Vetytrukkien räjähdysten ehkäisy: tärkeät kiinteän renkaan johtavuusstandardit vaarallisissa ympäristöissä

Tässä teknisessä ohjeessa kuvataan kriittiset sähköstaattisen johtavuuden vaatimuksetkiinteät renkaatasennettu vetypolttokennotrukkeihin, jotka toimivat räjähdysalttiissa ympäristössä ja tarjoavat skenaariopohjaisia ​​teknisiä ratkaisuja staattisen sähkön aiheuttaman vedyn syttymisen estämiseksi.

Pakolliset tekniset turvallisuustiedot

Euroopan standardointikomitean (CEN) EN 1755 -standardin mukaan teollisuustrukkien turvallisuudesta mahdollisesti räjähdysvaarallisissa tiloissa, materiaalinkäsittelylaitteiden, jotka toimivat vaarallisissa kaasuympäristöissä, on ylläpidettävä kokonaisvuotovastus maata vastaan ​​alle 106 Ω (1 megaohmi). Koska vetykaasulla on poikkeuksellisen alhainen vähimmäissytytysenergia (MIE), vain 0,019 mJ, mikä tahansa staattisen sähkön kerääntyminen tavallisiin johtamattomiin kiinteisiin renkaisiin (joka tyypillisesti ylittää 109 Ω) voi aiheuttaa sähköstaattisen purkauksen, joka riittää sytyttämään välittömästi ympäristön vetymikrovuodot.

Skenaariopohjaiset suunnitteluratkaisut

Räjähdysvaaran vähentämiseksi vetypolttokennoteknologiaa hyödyntävien materiaalinkäsittelykalustojen on korvattava tavanomaiset kiinteät eristysrenkaat erityisillä johtavilla yhdisteillä, joita hoidetaan tiukkojen huoltokäytäntöjen mukaisesti.

Skenaario 1: H2-huoltoasemat ja suljetut vetypolttokennotrukkien varastoholvit

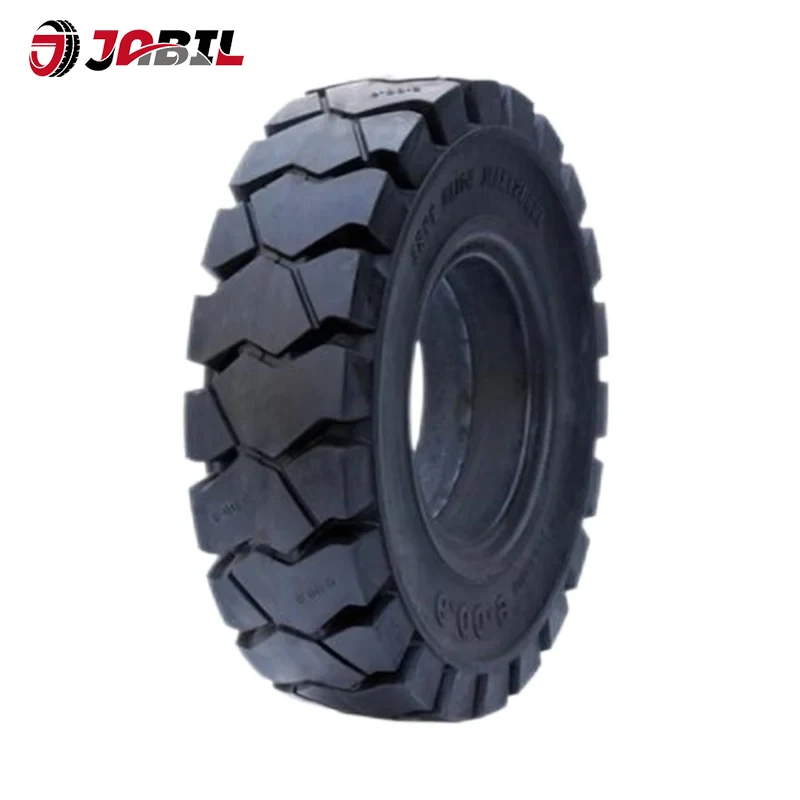

Renkaan tekniset tiedot:Erikoistuneet täysin johtavat mustat kiinteät renkaat, jotka on suunniteltu ylläpitämään vakaa tilavuusvastus välillä 104 Ω - 106 Ω, tai kiinteät renkaat, joissa on jatkuva, korkean johtavuuden omaava sisäinen maadoitettu kumiydin.

Inflaatio/paineekvivalentti: Kiinteät renkaateivät vaadi inflaatiota. Teknikkojen on kuitenkin tarkkailtava tiukasti puristussovituksen häiriötoleransseja vanteen asennuksen aikana varmistaakseen, että metallivanteen ja renkaan pohjan välinen kosketusvastus ei ole nolla.

Huoltoprotokolla:Toteuta pakollinen viikoittainen vastustarkastus. Käytä kalibroitua megaohmimittaria mittaamaan järjestelmän vastus renkaan kulutuspinnasta trukin alustaan. Poista päivittäin kulutuspinnassa olevat sähköä johtamattomat roskat (esim. muovikääreet, puusirpaleet).

Kriittinen virhe vältettävä:Älä koskaan levitä kulutuspinnalle tavallista rengaskiiltoa, eristysvahaa tai jälkimarkkinaspraymaaleja. Nämä tuotteet luovat eristävän esteen, joka estää täysin sähköstaattisen hajoamisreitin.

Skenaario 2: Farmaseuttiset puhdastilat ja korkean tarkkuuden elektroniikkalaitteet H2-haarukkatrukkien avulla

Renkaan tekniset tiedot:Premium-jäljittämättömät ESD solid -renkaat (yleensä vihreät tai valkoiset). Niissä on käytettävä erikoistuneita sekoitustekniikoita, kuten erittäin hajallaan johtavaa hiilimustaa tai erikoistuneita johtavaa piidioksidiverkkoja, jotta voidaan voittaa perinteiselle ei-jälkiä jättävälle kumille ominaiset ankarat eristysrajoitukset.

Inflaatio/paineekvivalentti:Tarkkaile renkaiden kulumista päivittäin. Pakota renkaiden vaihto, kun kuluminen saavuttaa 60 %:n kulumisrajan, jotta seoksen hajoaminen ei muuttaisi johtavia ominaisuuksia.

Huoltoprotokolla:Laitos on varustettava antistaattisella epoksilattialla "renkaan ja maan välisen" maadoitussilmukan täydentämiseksi. Puhdista renkaiden kulutuspinnat säännöllisesti hyväksytyillä liuotinvapailla pesuaineilla eristysöljyjäämien poistamiseksi.

Kriittinen virhe vältettävä:ESD-haarukkatrukkien käyttö tavallisilla tiivistämättömällä betonilla tai johtamattomilla polyuretaanipinnoitteilla. Vaikka rengas olisi täysin johtava, eristävä lattia katkaisee maadoituspiirin aiheuttaen vaarallisen jännitteen kertymisen trukin runkoon.

FAQ

Kysymys 1: Miksi vetypolttokennotrukit vaativat johtavat kiinteät renkaat, jos niihin on jo kiinnitetty metallinen maadoitusketju?

Vastaus: Maadoitusketjut ovat erittäin alttiita ajoittaisille mekaanisille vaurioille. Nopeassa materiaalinkäsittelyssä maadoitusketjut pomppivat usein lattiasta, likaantuvat rasvalla, ruosteella tai kuluvat, kunnes ne eivät enää kosketa. Renkaat ovat ainoat komponentit, jotka pitävät jatkuvan, korkeapaineisen, monipistekosketuksen lattian kanssa 100 % käyttöajasta. Sähköä johtavat kiinteät renkaat toimivat ensisijaisena, keskeytymättömänä polkuna maahan ja toimivat vikaturvallisena maadoitusketjun rinnalla.

Kysymys 2: Voidaanko akkukäyttöisissä sähkötrukeissa käytettyjä standardinmukaisia ​​antistaattisia renkaita käyttää turvallisesti vetytrukeissa?

Vastaus: Ei. Sähkötrukkien standardien antistaattisten renkaiden sähkövastusalue on 106 Ω - 109 Ω, mikä on tarkoitettu vain suojaamaan herkkää koneen elektroniikkaa tai estämään kuljettajan iskuja. Vetypolttokennotrukit toimivat vyöhykkeen 1 / vyöhykkeen 2 räjähdysvaarallisissa ympäristöissä. Koska vedyn minimisytytysenergia on niin alhainen 0,019 mJ, nämä kuorma-autot vaativat huipputurvallisia "Conductive"-luokan renkaita, joiden on todennettu pysyvän tiukasti alle 106 Ω.

Kysymys 3: Heikentyykö kiinteän renkaan sähköstaattinen johtavuus ajan myötä, kun se kuluu?

Vastaus: Kyllä. Kun rengas käy läpi tuhansia käyttösyklejä, sisäinen mikroskooppinen johtava verkosto (noki- tai piidioksidikanavat) heikkenee mekaanisen leikkausjännityksen ja lämpövanhenemisen vuoksi. Lisäksi lattiapölystä, öljyistä ja kemikaaliroiskeista johtuva pintakontaminaatio muodostaa eristävän kuoren. Laivaston toimijoiden on testattava renkaiden sähkövastus neljännesvuosittain. Kaikki renkaat, jotka ylittävät 106 Ω rajan, on poistettava välittömästi käytöstä vaarallisilta alueilta.

Viitteet

CEN (Euroopan standardointikomitea) - EN 1755: Teollisuustrukit - Turvallisuusvaatimukset ja todentaminen - Lisävaatimukset räjähdysvaarallisissa tiloissa käyttöä varten.

ISO (International Organisation for Standardization) - ISO 2883: Kumi, vulkanoitu - Antistaattiset ja johtavat tuotteet teolliseen käyttöön - Resistanssirajat.

OSHA (Occupational Safety and Health Administration) – direktiivi vetyturvallisuudesta ja materiaalinkäsittelylaitteista räjähdysvaarallisissa ympäristöissä.
